手把手教你配置和应用IBM DS4000
IBM TotalStorage DS4000系列是IBM推出的适用于中型企业的存储产品，由原先FAStT系列产品升级而来，并增强了某些存储功能。其产品由DS4100（原FAStT100）到DS4500（原FAStT900）能满足从中低端到中高端的大部分存储需求，并在合理的成本基础上，为企业提供完善的产品和服务。在中国企业市场得到了广泛的推广和应用。
DS4000 系列采用 DS4000 Storage Manager V9.10进行存储资源管理、并增强了远程镜像选项，并通过针对较大容量配置的 DS4100 选项以及连接到 DS4400 的 EXP100 串行 ATA 扩展单元来完善和补充入门级和企业级的磁盘系统解决方案。其管理功能非常丰富强大，配置过程也繁琐复杂，本次，我们将向您详细介绍该款产品的初始设置步骤，以及管理软件的配置过程。
初始设置过程
IBM DS4000都是通过IBM的Fast Storage Manager软件来进行管理设置的，每个FAST控制器上都带有一个RJ45的网线口，开始做配置的时候都是通过网络来进行的。同时每个控制器还带有串口，可通过串口来进行IP的修改。一段插入Controller A的RS-232里，另一端连接到另一台Windows 2000/NT4.0的机器串口上。完成设置后，再连接到Controller B上，进行同样的操作。
下面我们以DS4200为例，并通过图示，详细说明配置的具体步骤：启动一个终端软件，例如Windows的超级终端，给连接起个名字，如DS4200。然后需要正确设置连接的串口，本例中是COM2。并选择合适的每秒位数，一般都在2400~9600之间。选择数据流控制为无。
图一
下面我们就进入到连接状态下了。按Ctrl+Break键激活管理界面，当出现Press within 5 seconds:<ESC> for SHELL, <BREAK> for baud rate时按ESC。输入连接密码，默认为infiniti（小写字母）。另外提一下，等待管理界面激活的时间要视选择的每秒位数而定，控制器会自动寻找与之相匹配的速度进行通讯，故在等待激活时不用太心急而误以为是连接失败。由于IBM该系列产品来自LSILogic，所以大家可以看见网络管理的界面上出现LSILogic的图标。
图二
连接上网络后，我们就该正式进行设置了。键入netCfgSet命令：用来设置FAStT200控制器上面的网卡的TCP/IP地址，以便通过以太网口对它进行管理。按回车直到“My Host Name”行出现。键入控制器的名字如果你用DNS来管理它的话。键入控制器IP地址。按回车直到“Gateway IP Address”行，键入地址回车。键入子网掩码。按回车直到退出到-〉提示符下。
当所有的设置完成后，我们还需要最后一步。我们可以键入netCfgShow命令，以检查所有的设置是否正确。如果有错误则再次键入netCfgSet重新设置。
最后，键入sysReboot命令重启控制器，使配置生效。并需要提供一个命令，sysWipe命令，此命令的作用是清空控制器所有配置信息，所以只有当你确认你不再需要原机器内任何数据的时候才使用。
好了，机器的硬件设置已经完成，下一步我们继续讲解Storage Manager—DS4000的管理工具的应用。
Storage Manager—DS4000的管理工具应用
DS4000 Storage Manager现在已经升级到9.1版，IBM DS4000 SV9.1是一个强大的存储资源管理软件，它的主要功能包括：创建硬盘阵列，逻辑盘、动态逻辑盘容量扩展、动态RAID级别调整、管理分配不同的逻辑盘到不同的主机HBA卡、自检查工具：Recovery Guru，Controller Diagnostics, Read Link Status、事件日至、支持从BOOTP，DHCP服务器获得IP管理地址。FlashCopy和RemoteMirror。
该软件自8.0以上的版本有默认IP：
— Controller A：192.168.128.101/255.255.255.0
— Controller B：192.168.128.102/255.255.255.0
下面我们来详细讲解一下应用步骤：
第一步，我们需要启动Storage Manager。SM9.1启动后会自动搜索DS4000系列设备。如下图所示：点击工具栏里的第一个图标 （Automatically discover new storage subsystems），系统会自动搜索已连接到网络中的存储设备。
图三
同时，管理员也可以手工添加DS4000设备。管理者可点击Edit菜单下Add Drives，会弹出让管理员输入控制器IP的对话框。输入设置好的IP后点击Add按键就可以添加该设备了。如果用户配置了两块控制器时，系统会要求输入两块控制器的IP地址，此地址在上面的介绍中已经写出。
图四
1． 当管理软件搜索到FAStT设备后，首先显示设备控制器的详细资料及磁盘总空闲容量。如下图所示。在Storage Manager管理软件中是可以对现有的DS4000设备重命名的，点击Storage Subsystem选择Rename，在弹出的窗口中输入管理者确定的设备名称即可完成更名。
图五
2． 管理软件认出了存储设备，接下来就是对存储设备创建磁盘分区、选择相应的RAID Level、选择逻辑分区的配置参数等操作了。
首先右击空闲的磁盘容量，选择Create Logical Drive，可在弹出的对话框中设置你的default host type和RAID Level。当管理员在选择RAID Level时，系统会根据存储柜上现有磁盘的数量来提供可供选择的RAID级别，并且提供了两种选择磁盘的方式：手动和自动。在大多数情况下都选择手动选择磁盘，这样会更符合现场需求。
图六
图七
接下去就是选择创建逻辑磁盘的容量大小，默认的容量大小是你当前最大的逻辑磁盘的剩余量，管理员可以根据需要在New Logical drive Capacity 的文本框中填写适当的大小值，并在后面的文本框内选择相应的单位。在Name的文本框内，管理员需要为此阵列起个可供标识的名字。如下图椭圆标志中所示。
当在选择自定义设置或推荐设置时，一般都选择自定义设置（如下图方框内所示）。这样就可以具体设置此阵列所在哪个控制器（Slot A或Slot B）、逻辑磁盘的I/O特征（包括文件系统、数据库、多媒体及自定义型）、分割大小和磁盘的关联设置。特别的是当用户需要创建两个以上的阵列时，在选择控制器时最好岔开选择，这样有利于提高以后传输数据的效率。
图八
图九
所有设置完成后我们可以在主界面中看到所有的信息。现在IBM DS4200的逻辑磁盘已经创建成功，下一篇我们将介绍存储分区（Storage Partition）的具体配置及其他各种新增功能和日志的具体应用。
图十
现在我们来说说怎么创建磁盘分区。在介绍应用前，我想先说说DS4000系列各产品关于存储分区的一些相关说明。
在DS4000系列产品中有一项Premium功能，这些功能是一系列不包含在标准配置中的高级功能，分别是存储分区（Storage Partition Support Feature）、快速拷贝（FlashCopy Feature）和 远程镜像（Remote Mirror Feature）。这些功能都是用户按照需要选购的，下面详细说明下存储分区。
存储分区（Storage Partition Support Feature）的功能允许我们在一个FAStT上连接多种主机平台。它通过将逻辑盘分配给确定的一个主机或主机组来起作用，也被称作LUN masking。这样做的好处就是在不同存储分区中的主机不能看到彼此的逻辑盘，从而保证了重要信息的安全性，同时也便于数据的分类和管理。存储分区的逻辑结构为Default Group，Host Groups， Hosts，Host Ports。逻辑盘可以被映射到不同层次的逻辑结构中。另外，即使只有一个主机连接在这个存储服务器上，也要为它定义一个存储分区。
在购买DS4000系列时，DS4100和DS4300的标准配置就提供一个主机组，可以升级到4、8或16个存储分区；DS4300的增强型配置提供了8个存储分区，可升级到16或64个；DS4500的标配提供了16个存储分区，可升级到64个；DS4700的标配提供了2个存储分区，可升级到4、8或16个；DS4700的增强型配置则提供了8个存储分区，可升级到16或64个；DS4800 的存储分区是让用户必须在8、16或64个中选择一个，所以升级的话是8个升级到16个，16个升级到64个。
介绍完了基本信息，下面就来介绍下创建过程吧。
1．检查分区状态

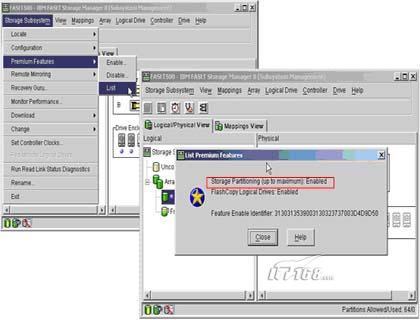

首先先要检查下存储分区功能的状态，看看是不是已经在Enabled状态，包括快速拷贝和远程镜像的状态情况也是在这里检查。如下图红色方框所示。
图一
2．创建服务器组群

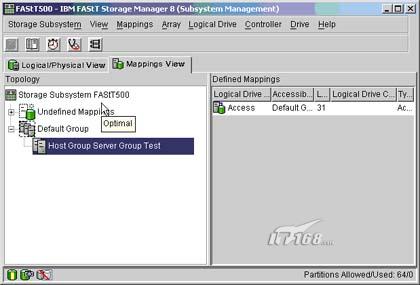

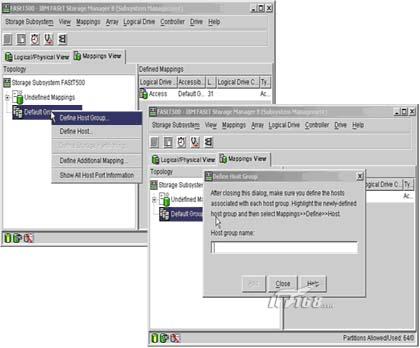

在主界面中点选Mappings View选项卡，随后出现的就是目前存储设备的Mapping情况，在左边的信息栏里可以选择目前的逻辑结构。当然如果你还没有创建过的话就只有Undefined Mappings和Default Group。在Undefined Mappings中会有已创建过的逻辑磁盘，处于待映射状态。右击Default Group选中Define Host Group来创建服务器组，在弹出的对话框中输入服务器组名后点创建，这样就完成了一个服务器组的创建，重复操作可以创建多个组。如图二和图三所示。
图二
图三
3．添加服务器到服务器组

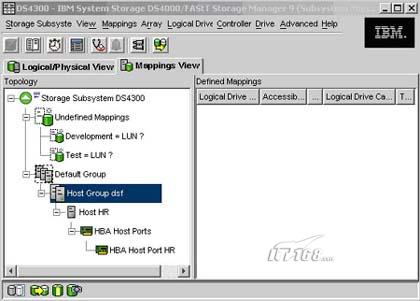

创建完了服务器组群，接下来就要添加服务器了，右击刚才创建的服务器组选择Define Host选项，在弹出来的对话框上层中输入服务器名。下层则是选择映射到服务器上的HBA卡，列表中已经列出了现有HBA卡的Post Identifier集合，选中后按ADD选项添加，点Next后进入选择Host Type对话框，选择适合的主机类型后就完成了设置，点Finash后就能从主界面中看到刚才所添加的HBA卡和服务器了，这样就已经将主机上的HBA卡和存储设备建立了映射关系。如图四、图五所示。
图四
图五
4．划分逻辑分区到存储分区

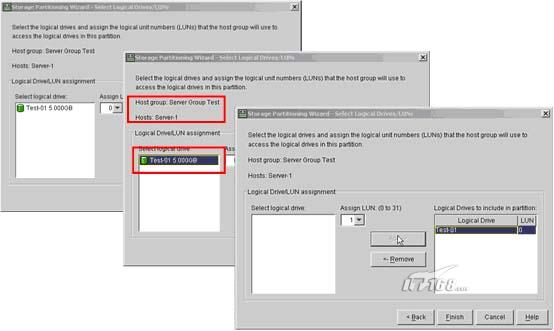

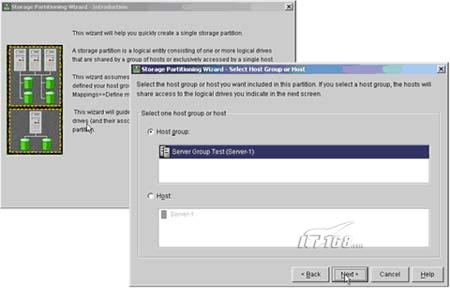

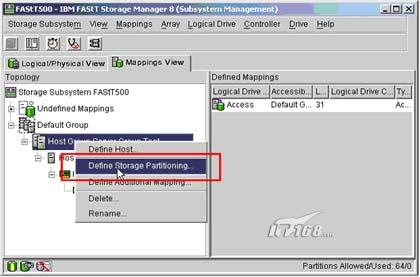

下面就是最关键的步骤了，为了让公司各个部门的信息资料独立起来，可以将一开始建立的逻辑分区划分到各个存储分区上，这样就可以保证信息的不外传，增加了安全性。具体步骤是先右击起初建立的Host Group项，选择Define Storage Partitioning选项（如图六所示），在弹出的对话框中选择你所要映射的Host Group或Host后单击Next（如图七所示），接着就会进入到选择逻辑分区的界面，把你要划分的分区Add到存储分区，点击Finish就大功告成咯。（如图八所示）。不过在这里说明下，当选择Host Group时，此Host Group下又有不止一个Host时，系统就会把逻辑分区映射给每个Host，即Host Group下的每个Host都能看到逻辑分区里的信息；当选择具体的Host时，就只有这一个Host能看到信息，此Host Group里的其他信息将看不到此分区信息，所以在选择时要根据实际情况来安排分区映射。
图六
图七
图八
这篇我们来介绍下其他的相关功能。
1． 更改RAID类型
用户在创建好逻辑磁盘后，如果由于应用需要的变更，需要改变已设置的RAID Level时就需要使用此功能，但请务必注意：应用前请备份好原有阵列里的数据资料。
右击所需要改变的原始阵列，在Change的下属菜单里选择RAID Level选项，此时系统会根据现有磁盘的数量来显示可供改变的RAID等级，在其中选择一个适合的。选择后系统会弹出警告框，显示The Data on the selected array will remain accessible during this operation，确认后点击YES，这样系统会重新刷新RAID Level，更改的时间长短则是根据原有阵列的大小决定的。期间，磁盘上会显示有小时钟，任何其他对此阵列的操作都不会被采用，直至完成。（如图所示）
|
2．在阵列中增加磁盘
有时候，已经配置的硬盘数量不能满足使用需求，这个时候我们需要增添一些磁盘。具体操作除了在硬件上，需要增加所增添的磁盘，还需要在DS4000的管理软件中，增添所添加的磁盘，这样系统才能管理所增添的磁盘。
右击所要增加磁盘的阵列，选择Add Free Capacity（Drives），在弹出的对话框里就可以选择你所要增加的磁盘了，系统会列出现在存储设备上空闲的磁盘，选择好以后点击Add键，系统同样会弹出警告对话框，点击Yes后就等待添加成功了。成功后，可以去主界面中看到阵列容量增加和组成阵列的磁盘数量增加了。（如图所示）
 |
 |
3．修改缓存设置
有些时候会发现磁盘阵列的应用性能不尽理想，为了要提高存储性能，在不额外增加设备的情况下，可以去检查下磁盘分区的缓存设置，这样对提高存储性能很有帮助，因为默认设置并不是完全适合所有的用户的。
在你想要察看的磁盘分区上右击选择Change选项里的Cache Settings后进入修改缓存设置对话框。对话框的上半部分是供选择的磁盘分区，下半部分是具体的缓存设置。第一和第二项分别是允许读缓存和写缓存，第三项是允许镜像写缓存，这一项的话用户就要根据实际情况选择了，因为采用镜像写缓存可能对存储性能有影响。最后一项是允许不带电池保护的写缓存。（如图所示）
 |
4．增加逻辑卷的容量
这一功能是为了让客户能随时按需要动态的增加逻辑卷的容量，但需注意的是只能往上增加不能向下减少。
具体步骤是右击要增加容量的逻辑卷，选择Increase Capacity后点击OK就可进入设置界面，在Increase Capacity By：的文本框里输入所要增加容量的大小，单位有三项供选择：MB、GB和TB。设置完后会弹出确认对话框，输入YES后就可以在主界面里看到逻辑卷正在增加容量。（如图说示）
 |
5．设置热备份磁盘
热备份是很重要的功能，在使用过程中，万一在阵列中有一块磁盘损坏了，如果预先设置过热备份磁盘，系统马上就会把热备份磁盘填补进去充当那块坏了的磁盘，等恢复了那块坏磁盘后还原。这个设置很重要，一般在磁盘有多余的情况下建议设置，可以保一时之需。
步骤为：先选中要设置为热备份的磁盘，右击选择Hot Spare Coverage项，在弹出的对话框中选择Manually assign individual drives项，然后输入YES就完成了热备份磁盘的设置。如果要取消热备份磁盘，只要选择最后一项Manually unassign individual drives即可。（如图所示）
 |
至此，一台IBM DS4000就全部设置完成。当然我们也许会遇到各类设置过程中的实际问题，在具体应用过程中，设备还会出现各种故障，这些都需要我们在实际操作过程中积累经验。初始的安装配置只是第一步，但只有完成最基础的，才能在此基础上实现更为强大的管理功能。（完）
